        將光纜架設至桿上的敷設方法稱為架空敷設，如圖所示。它主要應用于容量較小、地質不穩定，市區無法直埋且無電信管道、山區和水網條件特殊及有桿路可利用的地段。與地下直埋敷設相比，架空敷設光纜容易受外界條件（如自然氣候、人為因素）的影響，但架設簡單，維護方便，且建設費用較低。

        1．架空光纜及桿路的一般要求

 （1）架空光纜應優先采用鋼絞線支承式，該結構是通過桿路吊線托掛或捆綁（纏繞）架設。

 （2）架空光纜應具備相應機械性能，如防震，抗風、雪、低溫等氣象負荷變化產生的張力，并具有防潮、防水性能。一般可根據線路性質、環境因地制宜決定是否采用填充油膏光纜，但應有防潮層（鋁箔層）。

 （3）架空線路的桿間距離，市區為35～40m，郊區為40～50m，郊外隨不同氣象負荷區而異，最短25m，最長67m。我國負荷區的劃分是依據風力、冰凌、溫度三要素，詳見表。

 （4）架空光纜線路應充分利用現有架空桿路加掛光纜，其桿路強度及其它要求應符合架空通信線路的建筑標準。

 （5）架空光纜的吊線應采用規格為7/2.2mm的鍍鋅鋼絞線。吊線的安全系數應不低于3 （S≥3）。對于長途一級干線需要采用架空敷設方式時，光纜重量超過1. 5kg/m時，在重負荷區可減少桿間距離或采用7/2.6mm鋼絞線。

 （6）架空光纜應根據使用環境，選擇符合溫度特性要求的光纜。-30℃以下的地區不宜采用架空敷設方式。

        2．架空光纜安裝的一般要求

 （1）架空光纜垂度的取定，應保證光纜架設過程中和架設后受到最大負載時產生的伸長率小于0.2%。工程中應根據光纜結構及架掛方式確定光纜垂度，其垂度一般主要取決于吊線垂度，具體可參考市話電纜7/2.2吊線的原始垂度標準；光纜架掛時不要繃緊，一般垂度稍大于吊線垂度；對于在原有桿路上加掛，一般要求與原線路垂度盡量保持一致。

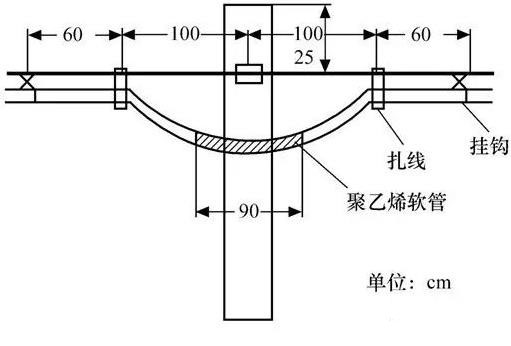

 （2）架空光纜可適當?shù)脑跅U上作伸縮預留，一般重負荷區、超重負荷區要求每根桿上都作“Ω”型預留；中負荷區2～3檔作一處預留；輕負荷區3～5檔作一處預留，對于無冰期地區可以不作預留，但敷設時光纜不能拉得太緊，注意自然垂度。桿上光纜伸縮彎的規格如圖2所示，靠桿中心部位應采用聚乙烯波紋管保護；余留長度為2m，一般不得少于1.5m；預留兩側及綁扎部位，應注意不能梱死，以利在氣溫變化時能夠伸縮起到保護光纜的作用。光纜經“十”字吊線或“丁”字吊線處應如圖3所示方式保護。

   除了在電桿上做伸縮彎保證光纜在氣溫變化時的收縮外，為了架空光纜的維護和變更，設計時應考慮光纜的盤留，隔一定距離進行光纜盤留，將光纜盤在收容架上，并將收容架安裝在桿子附近。在接頭位置，必須要盤留光纜。

 （3）架空光纜的引上安裝方式和要求

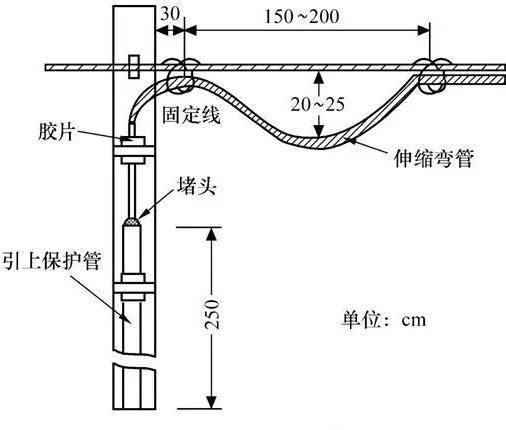

   桿下用鋼管保護防止人為損傷；上吊部位應留有伸縮彎并注意其彎曲半徑，以確保光纜在氣溫劇烈變化狀態下的安全，圖4是引上光纜安裝、保護示意圖，固定線應注意梱死。

引上光纜安裝及保護

 （4）架空光纜應按設計規定作防強電、防雷措施，光纜與高壓線交越時，應采用膠片或竹片等將吊線作絕緣處理。光纜與樹木接觸部位，應用聚乙烯波紋管保護。

 （5）光纜牽引張力和彎曲半徑應符合規定。

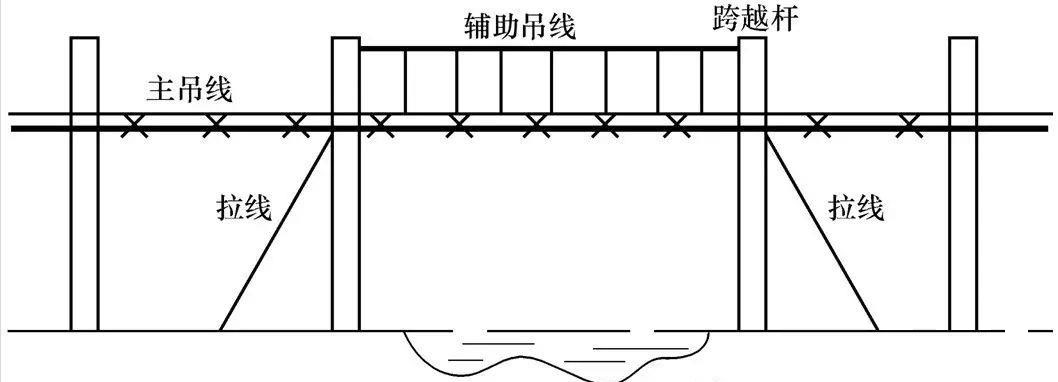

 （6）光纜線路跨越小河或其它障礙時，可采取長桿檔設計，一般用7/3.0鋼絞線。如圖所示。
